SA2803是高耐压、大电流达林顿阵列，由八个NPN 达林顿管组成。所有单元共用发射极，每个单元采用开集电极输出。每一对达林顿都串联一个2.7K 的基极电阻，直接兼容TTL 和5V CMOS电路，可以直接处理原先需要标准逻辑缓冲器来处理的数据。
SA2803 工作电压高，工作电流大，灌电流可达500mA，并且能够在关态时承受50V 的电压，输出还可以在高负载电流下并行运行，很好的提供了需要多接口驱动电路的解决方案。
工作电压范围宽
八路高增益达林顿阵列
输出电压高（可达50V）
输出电流大（可达500mA）
可与TTL、CMOS、PMOS直接连接
内置钳位二极管适应感性负载
| 产品名称 | 封装形式 | 打印名称 | 环保等级 | 包装 | 备注 |
|---|---|---|---|---|---|
| SA2803DE | DIP-18-300-2.54 | SA2803DE | 无卤 | 料管 | |

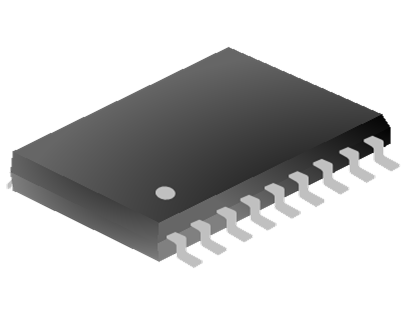

| SA2803SS | SOP-18-375-1.27 | SA2803SS | 无卤 | 料管 | |
| SA2803SSTR | SOP-18-375-1.27 | SA2803SS | 无卤 | 编带 | |

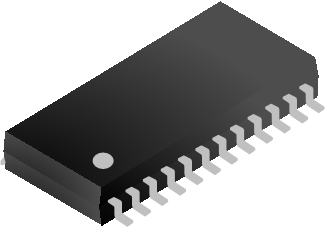

| SA2803RE | SSOP-24-225-0.635 | SA2803RE | 无卤 | 料管 | |
| SA2803RETR | SSOP-24-225-0.635 | SA2803RE | 无卤 | 编带 |
| 标题 | 类型 | 大小 (KB) | 日期 | 下载最新中文版本 |
|---|---|---|---|---|
| SA2803 | 435 | 2022-08-22 | SA2803 简要版说明书 |
